Газовоз на базе шасси DONGFENG С180NS

Описание

РОСАВТОНОМГАЗ представляет вашему вниманию новый газовоз АЦ-15 на базе шасси Шасси  DONGFENG С180NS

Характеристики

• Базовое шасси – DONGFENG С180NS
• ДОПОГ – Проблесковые маячки, выключатель массы защиты IP65 с дублирующей кнопкой выкл. массы в кабине, ограничитель скорости, ящик для песка 20л, огнетушители ОП5 – 2шт, таблички с указанием вида перевозимого вещества, класс опасности и предохранительного устройства.
• Перевозимый продукт – Сжиженные газы: пропан, бутан (по ГОСТ 20448-90 и ГОСТ 27578-87)
• Функциональные возможности – Наполнение своим насосом, слив своим насосом, в том числе, через счетчик, перелив минуя емкость. Работа автономно без внешних источников энергии от своего насоса с гидроприводом
• Вместимость геометрическая – 15 куб. м
• Вместимость полезная, при 85% – 12,7 куб. м
• Рабочее давление, МПа – 1,6
• Расчетное давление, МПа – 2,0
• Материал цистерны/толщина, мм – Низколегированная конструкционная сталь 09Г2С-15/12.
• Температура окружающей среды, 0С – От -40 до +45
• Покрытие цистерны – Эпоксидно-полиуретановое двухслойное, серебристо-серая, надпись: «ПРОПАН-ОГНЕОПАСНО» с трех сторон, полоса красного цвета, шириной 200 мм по бортам цистерны. Светвозвращающие полосы
• Клапана и запорная арматура – Клапан «Жидкая фаза»: Клапан донный СЕНС ДС-У-Р DN50PN25-Р100 – 1 шт. Клапан «Линия Байпаса»: Клапан донный СЕНС ДС-У-Р DN50PN25-Р100 – 1 шт. Клапан «Паровая фаза»: Клапан донный СЕНС ДС-У-Р DN32PN25-Р100 – 1 шт. Байпасный клапан: фланцевый, с регулировкой по давлению Арматура: Фланцевые шаровые краны, заглушки резьбовые на сливных трубопроводах с резьбой М60Л4, контроль 85%
• Предохранительные клапана – 2” NPT – 2 шт., установлены в верхней части емкости с защитой от повреждения.
• Уровнемер – ПМП-201, производит измерение и контроль уровня жидкости в емкости. Показания передаются на сигнализатор МС-К-500 во взрывозащищенном исполнении.
• Манометры – Виброустойчивые, М20*1,5, 25 бар, с клапаном КЗИМ. (4 шт. – показание давления «жидкой фазы», показание давления «паровой фазы», показание давления перед насосом, показания давления после насоса)
• Насосный агрегат – Дифференциальный роторный LPM Z-2000, производительность до 18 куб. м/час, привод от КОМ при помощи гидромотора
• Расходомер: LPGM50C, размер 2 дюйма, максимальный расход – 500л/мин
• Технологический отсек – Сзади автоцистерны, один.
• Шланговый барабан – С пневмоприводом на сматывание, шланг высокого давления Ду25, 50 м, с заправочной струбциной на клапан газгольдера.

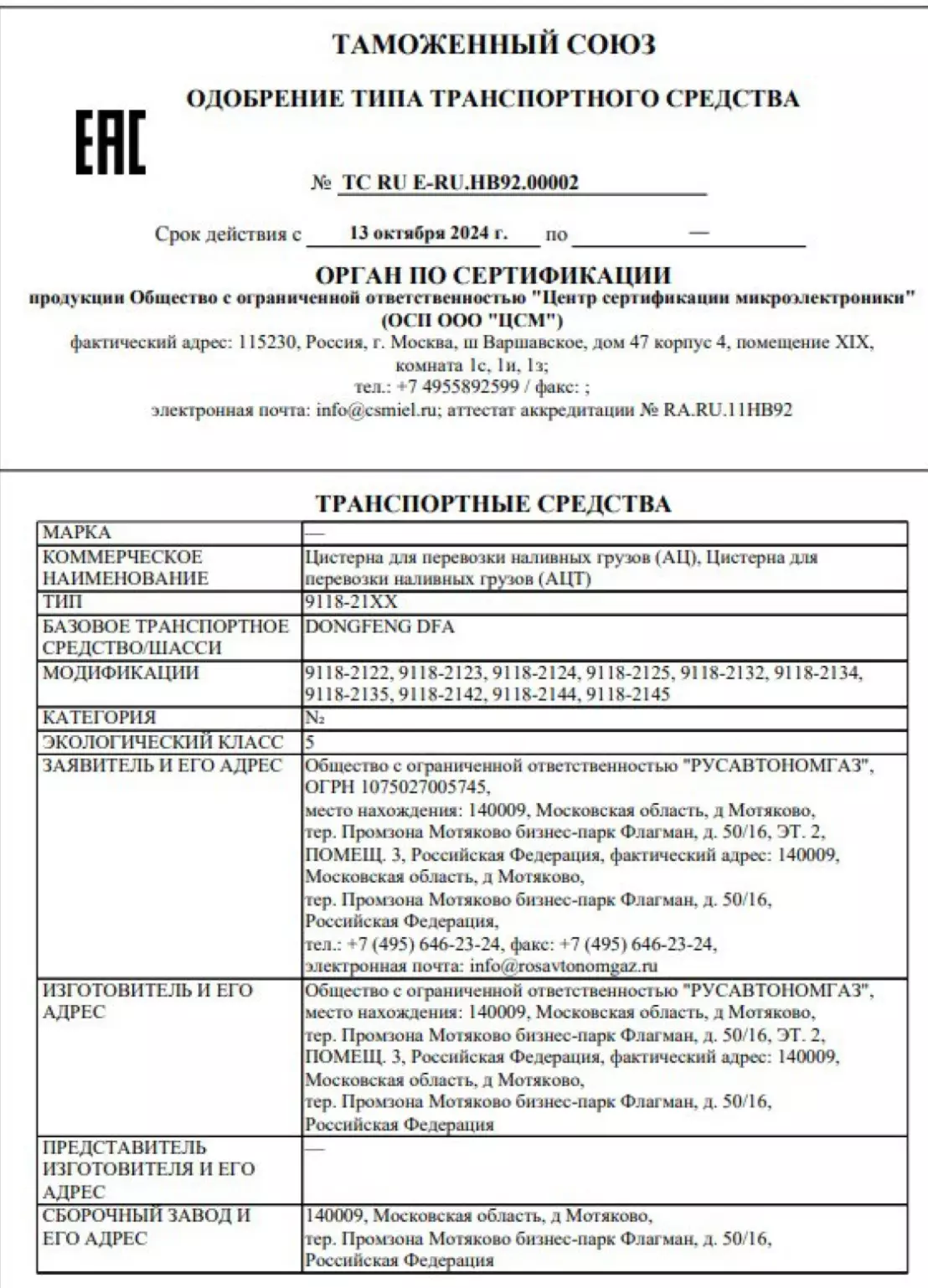

 Одобрение
