Газовоз АЦ-8,5 на базе шасси FAW TIGER 6G 12

Описание

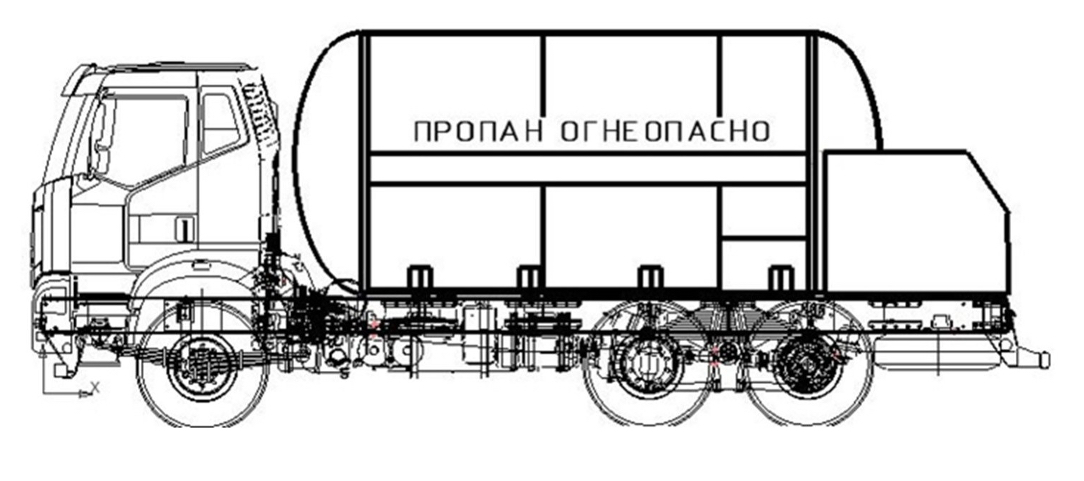

РОСАВТОНОМГАЗ представляет вашему вниманию новый газовоз АЦ-8,5 на базе шасси FAW TIGER 6G 12

Характеристики

• Базовое шасси – FAW TIGER 6G 12
• Шасси – Колесная формула 4 × 2 Тип кабины 3-местная, со спальным местом
• Технически допустимая полная масса – 11950 кг
• Колесная база – 3600 мм
• Монтажная длина рамы – 4156 мм
• Ширина – 2282 мм
• Высота – 2430 мм
• Нагрузка на переднюю / заднюю ось – 4000 / 8240 кг
• Двигатель – FAWDE CA4DH1-18EV (Евро 5)
• Количество цилиндров / расположение – 4-рядный
• Рабочий объем – 33800 см
• Мощность макс., кВт (л.с.) об/мин – 132 кВт/ (180 л.с.) /2500
• Тип тормозной системы – пневматические, двухконтурные передние и задние тормоза
• Тип подвески – передняя рессорная, задняя рессорная
• Емкость топливного бака – 200 л
• Шины передняя ось / задняя ось – 245/70R19.5
• Запасное колесо – 1 шт.
• Дополнительное оборудование – гидрофикация, противооткатные упоры 2
  шт.
• ДОПОГ – Проблесковые маячки, выключатель массы защиты IP65 с дублирующей кнопкой выкл. массы в кабине, ограничитель скорости, ящик для песка 20л, огнетушители ОП5 – 2шт, таблички с указанием вида перевозимого вещества, класс опасности и предохранительного устройства.
• Функциональные возможности – Наполнение своим насосом, слив своим насосом, в том числе, через счетчик, перелив минуя емкость. Работа автономно без внешних источников энергии от своего насоса с гидроприводом
• Вместимость геометрическая – 8,5 куб. м
• Вместимость полезная, при 85% – 7,2 куб. м
• Рабочее давление, МПа – 1,6
• Расчетное давление, МПа – 2,0
• Материал цистерны/толщина, мм – Низколегированная конструкционная сталь 09Г2С-12/10.
• Температура окружающей среды, 0С – От -40 до +45
• Покрытие цистерны – Эпоксидно-полиуретановое двухслойное, серебристо-серая, надпись: «ПРОПАН-ОГНЕОПАСНО» с трех сторон, полоса красного цвета, шириной 200 мм по бортам цистерны. Светвозвращающие полосы
• Клапана и запорная арматура – Клапан «Жидкая фаза»: Клапан донный СЕНС ДС-У-Р DN50PN25-Р100 – 1 шт. Клапан «Линия Байпаса»: Клапан донный СЕНС ДС-У-Р DN50PN25-Р100 – 1 шт. Клапан «Паровая фаза»: Клапан донный СЕНС ДС-У-Р DN32PN25-Р100 – 1 шт.
  Байпасный клапан: фланцевый, с регулировкой по давлению Арматура: Фланцевые шаровые краны, заглушки резьбовые на сливных трубопроводах с резьбой М60Л4, контроль 85% Предохранительные клапана –     2” NPT – 2 шт., установлены в верхней части емкости с защитой от повреждения.
• Уровнемер – ПМП-201, производит измерение и контроль уровня жидкости в емкости. Показания передаются на сигнализатор МС-К-500 во взрывозащищенном исполнении.
• Манометры – Виброустойчивые, М20*1,5, 25 бар, с клапаном КЗИМ. (4 шт. – показание давления «жидкой фазы», показание давления «паровой фазы», показание давления перед насосом, показания давления после насоса)
• Насосный агрегат – Дифференциальный роторный, производительность до 18 куб. м/час, привод от КОМ при помощи гидромотора
• Расходомер –LPGM50C, размер 2 дюйма, максимальный раход – 500л/мин
• Срок изготовления – 2,5-3 мес.
