Описание

Базовое шасси FAW СА3250

Колесная формула — 6×4; двиг. – FAW, CA6DM2-39E51, четырехтактный дизель с турбонаддувом, 6-тицилиндровый, рядный; КПП — FAST, 12JSD200TA-B или FAST, 12JSDX220TA-B; кабина: цельнометаллическая, двухдверная, двухместная, откидывающаяся вперед, со спальным местом; нейтрализация ОГ (AdBlue).

ДОПОЛНИТЕЛЬНО: проблесковые маячки, выключатель массы защиты IP65 с дублирующей кнопкой выкл. массы в кабине, ограничитель скорости, тахограф.

Характеристики

• Базовое шасси – FAW CA3250;
• Колесная формула – 6×4;
• Двигатель – FAW, CA6DM2-39E51, четырехтактный дизель с турбонаддувом, 6-тицилиндровый, рядный;
• КПП – FAST, 12JSD200TA-B или FAST, 12JSDX220TA-B;
• Кабина – цельнометаллическая, двухдверная, двухместная, откидывающаяся вперед, со спальным местом;
• Дополнительно – проблесковые маячки, выключатель массы защиты IP65 с дублирующей кнопкой выкл. массы в кабине, ограничитель скорости, тахограф;
• Перевозимый продукт – сжиженный газ: пропан, бутан (по ГОСТ 20448-90 и ГОСТ 27578-87);
• Функциональные возможности – налив своим насосом, слив своим насосом через счетчик;
• Вместимость геометрическая, м³ – 20;
• Вместимость полезная, при 85%, м³ – 17;
• Рабочее давление, МПа – 1,6;
• Материал цистерны, толщина, мм – 09Г2С-12,12;
• Температура окружающей среды, °С – от -40 до +45;
• Окраска – эпоксидно-полиуретановое двухслойное, серебристо-серая, надпись «ПРОПАН-ОГНЕОПАСНО» с трех сторон, полоса красного цвета шириной 200 мм по бортам цистерны;
• Донные клапана – «Жидкая фаза»: Клапан донный СЕНС ДС-У-Р DN50PN25-Р100 – 1 шт. «Линия Байпаса»: Клапан донный СЕНС ДС-У-Р DN50PN25-Р100 – 1 шт. «Паровая фаза»: Клапан донный СЕНС ДС-У-Р DN32PN25-Р100 – 1 шт.;
• Байпасный клапан – фланцевый, с регулировкой по давлению;
• Предохранительные клапана – 2”NPT – 2 шт.;
• Запорная арматура – фланцевые шаровые краны, заглушки резьбовые на сливных трубопроводах, контроль 85%;
• Уровнемер – ПМП-201;
• Манометры – виброустойчивые, М20*1,5, 25 бар, с клапаном КЗИМ (4 шт. – показание давления «жидкой фазы», показание давления «паровой фазы», показание давления перед насосом, показания давления после насоса);
• Насосный агрегат – дифференциальный роторный Z-2000, привод от КОМ при помощи гидромотора;
• Технологический отсек – один, сзади автоцистерны;
• Расходомер – LPM-200, 1 шт.;
• Шланговый барабан – с пневмоприводом, шланг высокого давления Ду25, 50 м, со струбциной.

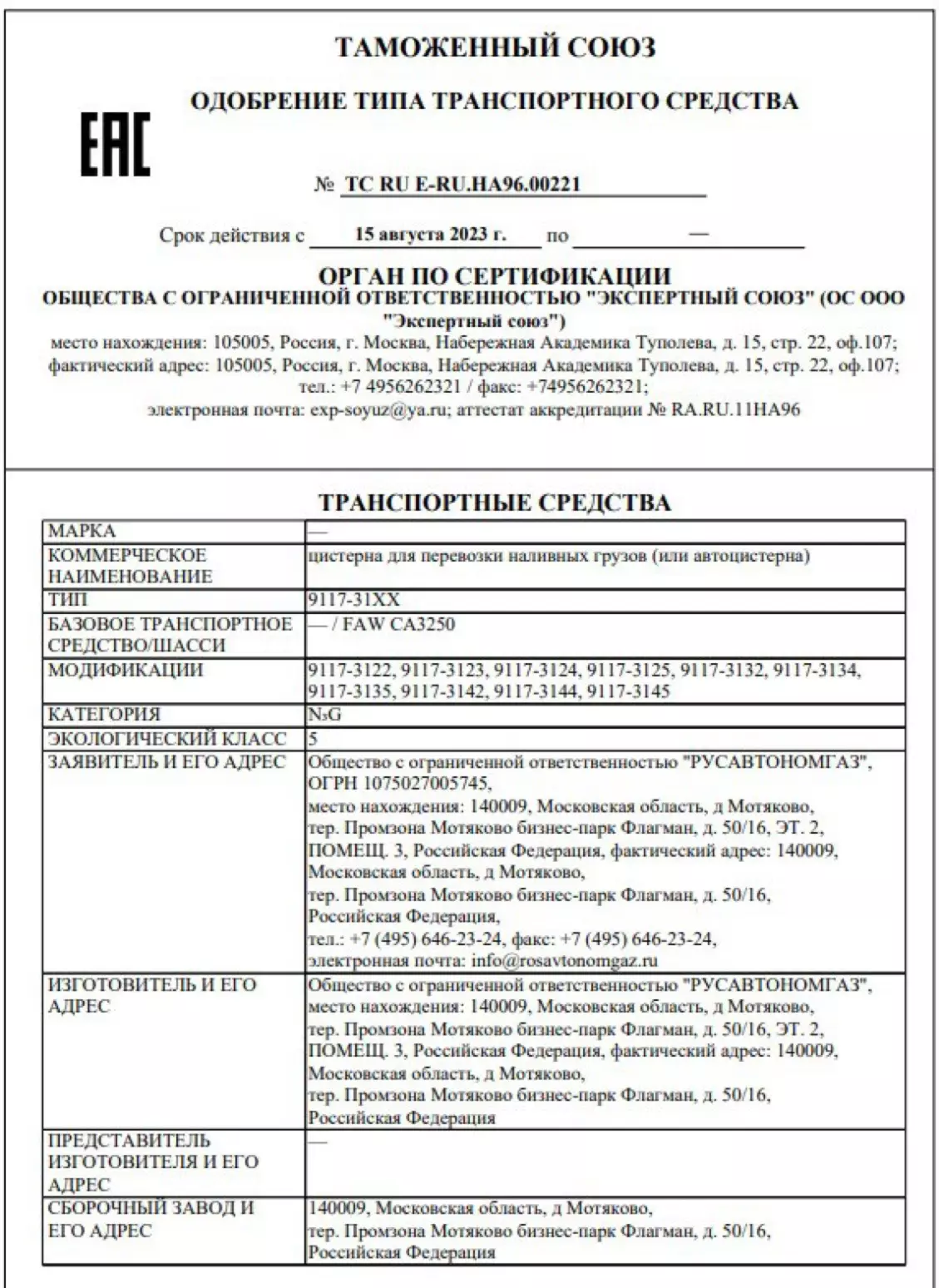

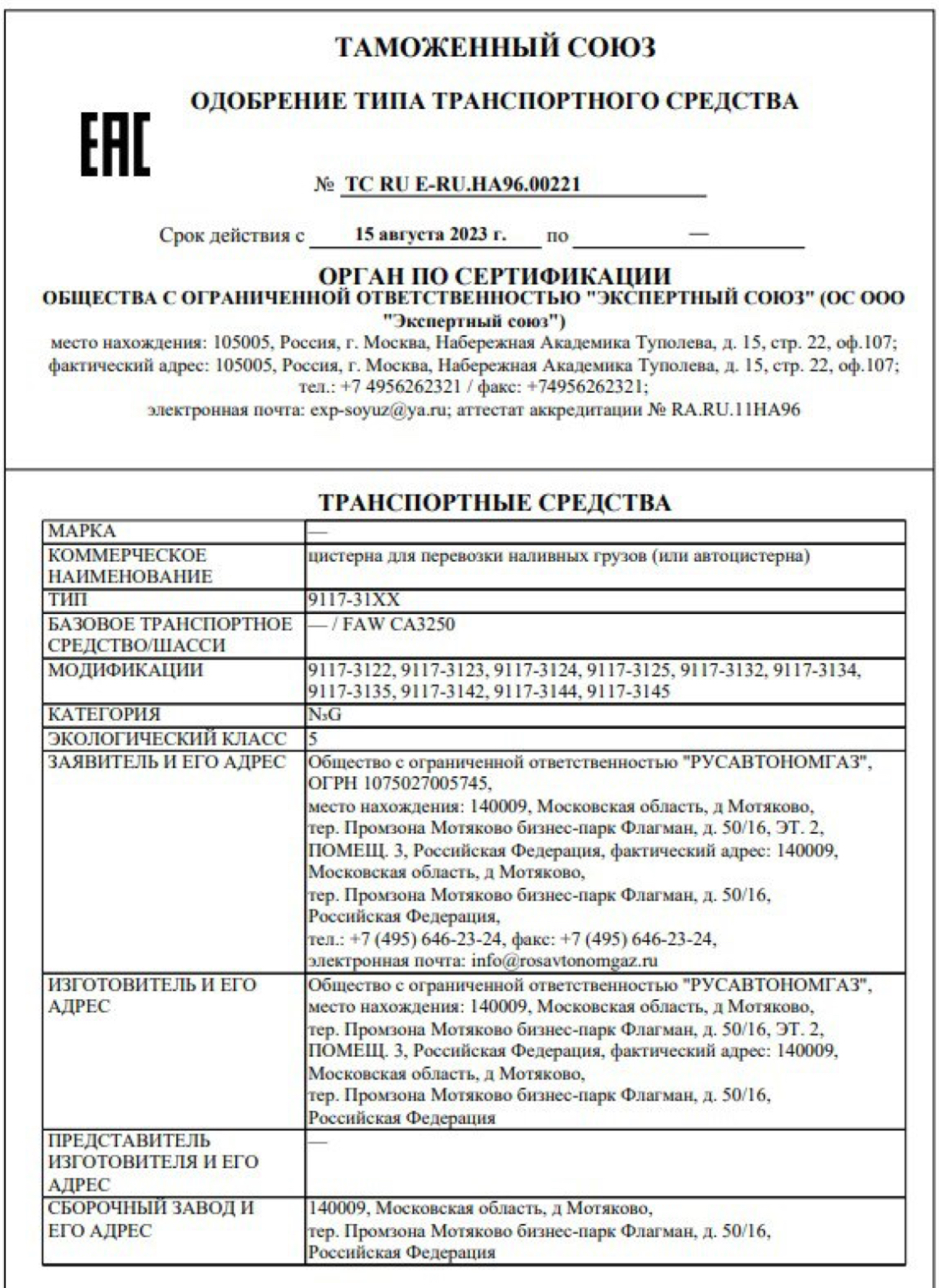

Одобрение
